Avantages et applications de la technologie de transmission audio numérique Dante

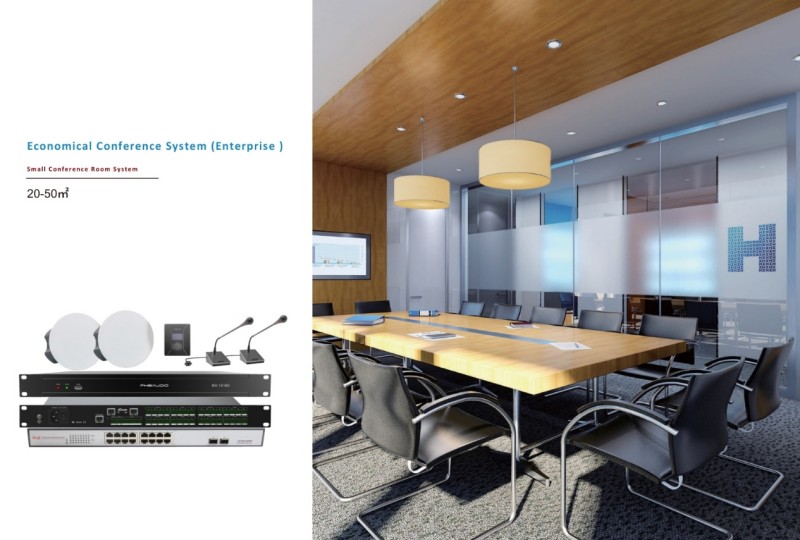

Dante Network AudioPeut être transmis sur Ethernet (100m ou 1000m) et peut être configuré pour un routage complexe. Par rapport aux technologies de transmission audio traditionnelles, il hérite de tous les avantages de Cobranet et Ethersound, tels que des signaux audio numériques non compressés, garantissant une bonne qualité sonore. Dante Audio a ses propres avantages uniques et quels sont les avantages du système de conférence intelligent FHBAUDIO DANTE? Veuillez vous référer aux informations suivantes:

1. Détails techniques

• IEEE 1588 (PTPV2) Synchronisation d'horloge

Dante utilise une version améliorée du protocole Time Time (PTP) pour obtenir une synchronisation d'horloge inférieure à la micro-écroseconde. Grâce à des horodatages matériels et à la hiérarchie d'horloge maître-esclave (architecture Grandmaster-Client), la cohérence de l'horloge d'échantillonnage entre plusieurs périphériques est assurée pour éviter la distorsion audio causée par la dérive d'horloge.

• Adaptabilité du réseau

o QoS (Quality of Service): prend en charge le marquage DiffServ (services différentiels), hiérarchise les paquets de données audio et réduit la gigue.

o Gestion de la bande passante: l'audio à canal unique (48 kHz / 24bit) ne nécessite qu'environ 1,5 Mbps, et un réseau Gigabit peut prendre en charge des centaines de canaux. Soutient la division VLAN pour isoler le trafic non pertinent.

• Principe de mise en œuvre du zéro config

Sur la base des MDN (DNS de multidiffusion) et du DNS-SD (Service Discovery Protocol), les appareils sont automatiquement enregistrés et découverts sans affectation IP manuelle. Par exemple, le logiciel Dante Controller identifie automatiquement les appareils Dante dans le réseau via MDNS.

• Mécanisme de redondance et de tolérance aux défauts

O HSR / PRP (Haute disponibilité Anneau sans couture): prend en charge la redondance du port réseau, temps de commutation de défaillance du réseau <10 ms.

o Redondance de l'horloge: lorsque l'horloge principale échoue, elle passe automatiquement à la source d'horloge de sauvegarde.

2. PROTOCOLLE PILE ET COMPATIBILITÉ AVB

• Dante contre AVB

O Dante est basé sur le protocole IP / UDP, tandis que AVB (maintenant une partie de TSN) nécessite une prise en charge matérielle pour IEEE 802.1as (synchronisation du temps), 802.1qat (réservation de flux) et d'autres normes.

O Dante peut prendre en charge AVB via la mise à niveau du micrologiciel, mais l'équipement réseau (commutateur) doit être compatible avec la norme TSN. Actuellement, le déploiement hybride de Dante et AVB nécessite une conversion de périphérique de passerelle.

• Dante Domain Manager

Outil de gestion au niveau de l'entreprise qui prend en charge le routage audio multi-sous-marin, le contrôle de l'autorisation des utilisateurs et l'audit du journal, adapté aux grands sites ou aux systèmes audio de construction croisée.

3. Quantification des indicateurs de performance

• Optimisation de latence

o latence de bout en bout typique: ≤150 μs (accélération matérielle) à 2 ms (traitement du logiciel).

o Tampon de codage adaptatif: ajuste dynamiquement la profondeur du tampon pour équilibrer la latence et les capacités anti-giroute.

• Taux d'échantillonnage et profondeur du bit

Prend en charge les taux d'échantillonnage de 44,1 kHz à 192 kHz, la profondeur de 16/24 / 32 bits et prend en charge les normes AES67 (SMPTE ST 2110-30 / 31).

4. Extension des applications de l'industrie

• diffusion et performances en direct

o Madi sur IP: intégrer l'équipement de diffusion traditionnel via le pont Dante-Madi.

o Routage de multidiffusion: réalisez la distribution synchrone des signaux de mélangeurs principaux et de secours, tels que la synchronisation audio multi-zones lors de la cérémonie d'ouverture des Jeux olympiques.

• Bâtiments intelligents

O POE Alimentation Intégration: coopérer avec les commutateurs POE pour réaliser une alimentation à capacité unique + transmission de données de microphones / haut-parleurs Dante (tels que la série Shure MXA).

o Lien avec le système BMS: Connectez-vous avec les systèmes de gestion des bâtiments (comme Crestron) via l'API Dante pour réaliser la diffusion forcée des alarmes incendie.

• Conférences d'éducation et d'entreprise

o Dante Virtual Soundcard (DVS): Utilisez des PC ordinaires comme nœuds Dante pour accéder aux systèmes de conférence à faible coût (comme l'intégration de zoom).

O ndi | Hx et Dante Intercommunication: transmission synchrone des flux vidéo audio et NewTek NDI dans les conférences vidéo.

5. Sécurité et certification standard

• Interopérabilité AES67

Les appareils Dante peuvent communiquer avec des systèmes AOIP tels que Ravenne et LiveWire via la norme AES67 pour assurer la compatibilité entre les vendeurs.

• Sécurité du réseau

o prend en charge l'authentification du port 802.1x et la liste blanche d'adresse MAC.

o Encryption de flux audio facultatif (comme AES-128) pour empêcher l'écoute ou la falsification.

6. Développement de pointe

• Extension TSN (réseau sensible au temps)

Dante prendra en charge l'IEEE 802.1qbv (façonnage du temps) à l'avenir pour atteindre une faible latence déterministe, adaptée à la synchronisation audio d'automatisation industrielle (comme les bancs de test automobile).

• Dante Ultra

Aperçu de la technologie de nouvelle génération: prise en charge des canaux audio 8K, synchronisation des nanosecondes et transmission audio pour l'espace métaverse (VR / AR).

Technologie DanteRemhapes le paradigme de transmission audio via IP, l'automatisation et la forte compatibilité. Son avantage principal est d'intégrer des systèmes audio professionnels dans l'infrastructure informatique tout en réservant un chemin pour la future évolution AVB / TSN. L'innovation continue en temps réel, fiabilité et évolutivité en a fait la norme de facto dans le champ AOIP (Audio sur IP).
