Matrice audio numérique MU-0808 8×8

La matrice audio numérique 8 × 8 FHBAVTEC MU-0808 est un processeur matriciel audio numérique 8 × 8 de qualité entreprise conçu pour le routage complexe des signaux, le mixage de précision et le traitement dynamique avancé dans les environnements audiovisuels professionnels. Alimenté par un moteur DSP ADI SHARC 21489 standard fonctionnant à 450 MHz SIMD, le MU-0808 offre une exécution audio à latence ultra faible et une fidélité sonore impeccable dans les salles de réunion d'entreprise, les auditoriums d'enseignement supérieur, les installations gouvernementales et les espaces événementiels multifonctions.

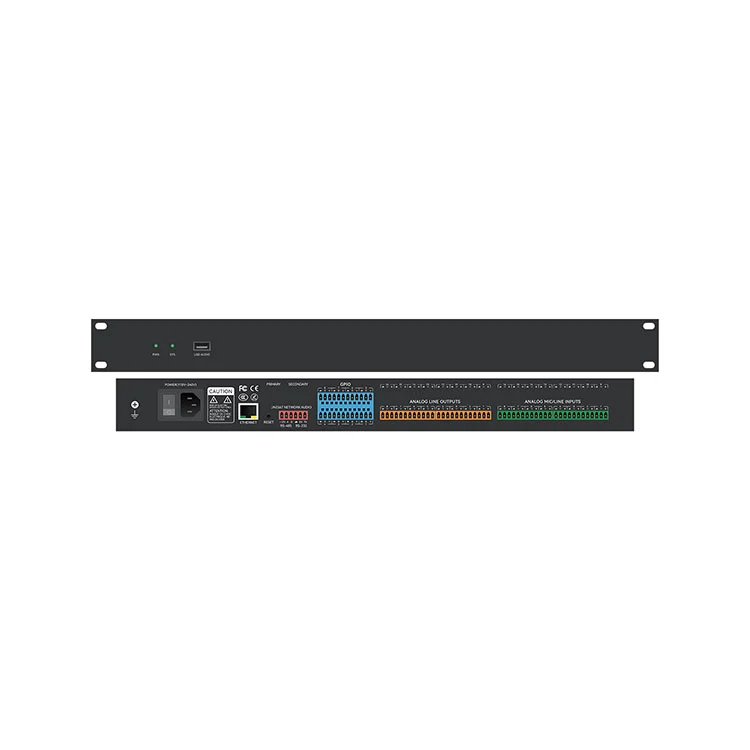

Encastré dans un châssis compact en acier monté en rack 1U, le MU‑0808 unifie les algorithmes DSP audio essentiels, notamment la suppression de l'écho acoustique (AEC), la suppression adaptative du larsen (AFC), le contrôle actif du bruit (ANC), le mixage automatique avec partage de gain, l'égaliseur paramétrique/graphique, la compression dynamique et le routage matriciel. Avec des interfaces de contrôle multiprotocoles comprenant Ethernet (TCP/IP), RS232, RS485 et des ports logiques GPIO personnalisables, le MU-0808 offre une capacité d'intégration transparente pour les systèmes audiovisuels modernes.

Principales fonctionnalités

• 8 entrées analogiques et 8 sorties analogiques :Connecteurs de bornes de bloc Phoenix équilibrés prenant en charge les signaux ligne/micro avec contrôle de gain individuel.

•Architecture DSP ADI SHARC 21489 :Processeur à virgule flottante SIMD 450 MHz hautes performances gérant des algorithmes audio intensifs en temps réel.

•Résolution Pro-Audio :Taux d'échantillonnage numérique de 24 bits/48 kHz offrant une conversion audio transparente et une plage dynamique.

• Annulation de l'écho acoustique (AEC) :L'algorithme AEC accéléré par le matériel élimine les retours acoustiques et les échos vocaux distants lors des vidéoconférences à distance.

• Contrôle automatique de rétroaction (AFC) :L'algorithme de filtrage dynamique identifie et supprime le retour acoustique (hurlement) en temps réel.

• Contrôle actif du bruit (ANC) et mixage automatique :Réduction du bruit de fond associée à un mixage automatique avec partage de gain pour une gestion multi-microphones.

• EQ et dynamique complets :Égaliseur paramétrique multibande (PEQ), égaliseur graphique, filtres passe-haut/passe-bas, expanseur, compresseur, limiteur et Dynamic Noise Gate.

• Routage matriciel et délai de canal :Affectation arbitraire des signaux et mixage sur 8 × 8 points de croisement avec un délai réglable jusqu'à 1 200 ms par canal.

• Interface de classe audio USB :Interface audio USB 1 entrée/1 sortie sans pilote pour une intégration transparente avec les plateformes de codecs logiciels (Zoom, Microsoft Teams, Webex).

• Intégration GPIO configurable :8 ports d'entrée/sortie à usage général programmables pour la logique de commutation, les rappels de scène et les sourdines d'urgence.

• Contrôle flexible du système :Prise en charge des commandes bidirectionnelles via Ethernet, RS232 et RS485 pour les systèmes de contrôle tiers et l'automatisation du suivi des caméras.

• Boîtier rackable 1U :Conception standard montable en rack 1U de 19 pouces pour un déploiement en rack transparent.

Traitement de base DSP

La matrice audio numérique MU-0808 8×8 fournit une architecture matricielle DSP intuitive et flexible qui permet aux intégrateurs de systèmes de personnaliser les chaînes de traitement du signal en fonction des exigences acoustiques spécifiques du lieu :

• AEC (Acoustic Echo Cancellation) : annulation d'écho à haute efficacité optimisée pour les conférences interactives en duplex intégral, empêchant les retours des haut-parleurs distants.

• AFC (Adaptive Feedback Suppression) : détection de larsen en temps réel et filtrage adaptatif de fréquence coupe-circuit pour maintenir un gain maximal du système avant larsen.

• Mélangeur automatique (algorithme de partage de gain) : équilibre automatiquement le gain sur plusieurs canaux de microphone actifs pour maintenir un gain système et une intelligibilité vocale stables.

• Suite d'égalisation : PEQ multibande indépendant, égaliseur graphique, filtres passe-haut, passe-bas et passe-tout pour un réglage précis des haut-parleurs et une correction de la pièce.

• Dynamics Suite : expanseurs d'entrée/sortie, compresseurs, limiteurs, contrôleurs de plage dynamique et Noise Gates pour la gestion de la marge.

• Routage et alignement matriciels : affectation de points de croisement avec contrôle de phase, compensation de gain et alignement de retard numérique jusqu'à 1 200 ms par ligne de sortie.

Contrôle et intégration du système

Conçue pour les conceptions de systèmes audiovisuels professionnels, la matrice audio numérique MU-0808 8×8 offre des options de connectivité et de gestion robustes :

• Logiciel de contrôle PC : le logiciel GUI Windows dédié permet une configuration visuelle en temps réel des chaînes DSP, des matrices de routage, des courbes de réponse EQ et des mappages GPIO sur TCP/IP.

• Automatisation centralisée : protocole série ouvert via RS232/RS485 pour l'intégration avec Crestron, AMX, Extron et d'autres processeurs de contrôle.

• Intégration du suivi de la caméra : sortie de commande série directe pour déclencher les préréglages de la caméra PTZ en fonction de l'activité active de la porte du microphone.

• Contrôle logique GPIO : 8 ports logiques multifonctions configurables pour les fermetures de contacts externes, les potentiomètres de volume physique, les indicateurs LED ou les dérogations d'urgence d'alarme incendie.

Applications cibles

• Salles de réunion et centres de conférence d'entreprise : renforcement de la parole haute définition et vidéoconférence sans écho.

• Enseignement supérieur et amphithéâtres : mixage automatique multi-microphones, déclenchement de suivi de caméra et distribution matricielle dans la salle.

• Centres gouvernementaux et de commandement : traitement audio haute fiabilité avec remplacements d'urgence physiques GPIO.

• Auditoriums et espaces événementiels multifonctions : distribution dynamique du son et alignement des délais de zone.

• Systèmes audiovisuels commerciaux : distribution de musique de fond multizone et systèmes matriciels de radiomessagerie.

Spécifications techniques

Foire aux questions

Q1 : Le FHBAVTEC MU‑0808 prend-il en charge l'annulation d'écho pour les plateformes de visioconférence à codec logiciel telles que Zoom ou Microsoft Teams ?

Réponse : Oui. La matrice audio numérique 8 × 8 MU-0808 est dotée d'une suppression d'écho acoustique (AEC) matérielle dédiée et d'une interface audio USB 1 entrée/1 sortie intégrée. En connectant le MU‑0808 à un PC de salle de conférence via USB, le processeur fournit des signaux de microphone traités et sans écho directement à Zoom, Microsoft Teams ou Webex tout en éliminant les échos vocaux distants et les hurlements acoustiques locaux.

Q2 : Comment le MU‑0808 est-il configuré et peut-il être intégré à des systèmes de contrôle audiovisuels tiers ?

Réponse : Le MU‑0808 est configuré à l'aide d'un logiciel de contrôle PC Windows sur Ethernet (TCP/IP), fournissant une interface visuelle pour le routage du signal, le réglage de l'égalisation, le traitement dynamique et la gestion des préréglages de scène. Pour l'intégration tierce, l'unité dispose de protocoles de contrôle ouverts RS232 et RS485, permettant un contrôle total via les contrôleurs de suivi de caméra Crestron, Extron, AMX ou PTZ.

Q3 : Quelles fonctions peuvent être attribuées aux 8 ports GPIO configurables ?

Réponse : Les 8 ports logiques GPIO peuvent être programmés indépendamment comme entrées ou sorties numériques. Les cas d'utilisation d'intégration courants incluent la connexion de boutons-poussoirs physiques pour les rappels de préréglages de scène, l'interface avec des indicateurs d'état LED, le déclenchement de la sourdine du système d'urgence via des fermetures de contact d'alarme incendie ou la connexion de potentiomètres analogiques pour le contrôle du volume de zone mural.

Q4 : Le MU‑0808 fournit-il une alimentation fantôme pour les microphones à condensateur et comment le gain est-il réglé ?

Réponse : Oui. Les 8 entrées analogiques disposent d'une alimentation fantôme +48 V commutable individuellement et configurable via le logiciel de contrôle, ce qui la rend entièrement compatible avec les microphones professionnels à condensateur et de surface. Le gain du préampli d'entrée est réglable de 0 à +48 dBu dans le logiciel pour s'adapter à diverses sources de microphone et de niveau ligne.
