Description du produit

Le DWP22X est une interface Dante compacte qui convertit deux entrées analogiques (micro / ligne) en Dante et deux canaux Dante aux sorties XLR équilibrées. Chaque entrée dispose d'un gain réglable (-20 dB à + 20 dB), d'une puissance fantôme 48 V commutable et de LED de signal / clip. Avec une conversion à haute résolution 24 bits, il assure la qualité audio vierge. L'unité prend en charge PoE et 24V DC Power, avec des LED avant pour l'alimentation et l'état de synchronisation réseau.

Pourquoi choisir notre produit?

1. Entreprise innovante

L'audio FHB est motivé par l'innovation. Nous développons en permanence de nouvelles technologies qui fournissent des méthodes d'économie de temps qui vous bénéficient et notre réseau de concessionnaires. Nos solutions innovantes se concentrent sur les cas d'utilisation quotidienne et sur la façon dont nos produits peuvent réduire les temps d'installation, réduire les exigences de maintenance, augmenter la productivité et vous offrir une fiabilité durable.

2. Ligne de produits larges et profonds

Nous fournissons plus de 200 produits audio et vidéo, ainsi qu'une série de produits Dante, tels que le processeur de signal Dante, Dante Interface Machine, Dante Bluetooth Panel, Dante Microphone et Dante en haut-parleur, etc.…

Notre équipe de support de pointe vous permet de choisir facilement le bon produit et de fournir les bonnes solutions système.

3. Service professionnel et rapide

Services en ligne de 24 heures pour fournir des suggestions et des solutions au client.

Support technique après-vente / Maintenance des produits

Câblage / installation / débogage

4. Solutions OEM / ODM

Des concepteurs de systèmes professionnels pour aider à la sélection des produits et à la conception du système pour répondre à vos besoins spécifiques.

Caractéristiques principales:

Le DWP22X fournit une interface Dante pour deux entrées / sorties

• Avec deux canaux audio XLR micro ou ligne standard, convertissez-vous en réseau Dante

• Mic / ligne sélectionnable sur chaque entrée

• Gain micro / ligne réglable de -20 dB à + 20 dB pour chaque canal d'entrée

• puissance fantôme de 48 V commutable sur chaque entrée pour le microphone du condenseur

• Chaque Signal d'entrée audio / Clip LED sur le panneau avant

• Deux lignes de sortie audio équilibrées XLR de Dante Network

• Deux canaux de sortie sur le panneau arrière (correspondant à deux sorties XLR)

• Convertit à 24 bits haute résolution en numérique et numérique en analogique

• Les LED indiquent l'état de l'alimentation et de la synchronisation réseau sur le panneau avant

• Propulsé par une alimentation externe 24VDC ou un POE

• Fonctionnement normal avec POE Activer le commutateur réseau

Spécification du produit

Dante Network to Line / Mic Sorties
Sorties	XLRX2, 5P Bloc de borne détachable
Niveau de sortie	-10 nominal DBU (ligne) -10 nominal DBU (micro)
Niveau de sortie	+10 DBU maximum
Tension de sortie	+ 20DBU (@ 0 dB Gain)
Impédance de sortie	150 Ω équilibré; 75 Ω déséquilibré
Réponse en fréquence	20 Hz à 20 kHz (± 0,5 dB)
THD + N	<0,1%
Bruit	<-75 dB
Cmrr	> 65 dB (50 Hz à 120 Hz)
Mic / Ligne Entrée au réseau Dante
Entrées de micro
Entrées	Xlr x 2
Gagner	Microphone du condenseur: 40 dB
Microphone dynamique:	60 dB
Niveau d'entrée pour +4 DBU	-36 DBU (condenseur) -56 DBU (dynamique) -36 DBU (maximum)
Impédance d'entrée	40 oh
Puissance fantôme	48 V
Réponse en fréquence	20 Hz à 20 kHz (± 0,5 dB)
THD + N	<0,1%
Bruit inférieur à +4 dbu:	<-70 dB
Cmrr	> 70 dB (50 Hz à 120 Hz)
Diaphonie	<85 dB (20 Hz à 20 kHz
Entrées de ligne
Entrées	Xlr x 2
Niveau d'entrée pour +4 DBU	+4 DBU (équilibré); -10 dbv (déséquilibré)
Impédance d'entrée	> 40 oh
Réponse en fréquence	20 Hz à 20 kHz (± 0,5 dB)
THD + N	<0,1%
Bruit inférieur à +4 dbu	<-75 dB
Cmrr	> 60 dB (50 Hz à 120 Hz)
Diaphonie	<75 dB (1 kHz, n'importe quelle ligne à n'importe quel canal micro), <70 dB (20 Hz à 20 kHz)
Canal Dante
Émetteurs / récepteurs	2/2
Taux de transmission	100 Mbps
Résolution	16/24/32 bits
Taux d'échantillonnage	44,1 kHz, 48 kHz.
Interface Dante	RJ45 Jack
Connexions d'alimentation	Terminal Euro à 2 broches, prise électrique
Power Bidian	24 VDC @ 180 mA plus des charges fantômes connectées, ou Poe
Dimensions	116 mm (w) × 114,5 mm (h) × 53,1 mm (d) - dwp22x-us
Dimensions	87 mm (w) × 87,5 mm (h) × 53,1 mm (D) - DWP22X-UE
Poids: 0,29 kg - DWP22X-US	0,29 kg - dwp22x-us 0,28 kg - DWP22X-UE

Application de produit

Le panneau d'interface de sortie de l'interface 2CH Dante 2 micro / lignes x 2 sorties est parfait pour les applications audio professionnelles, telles que les salles de conférence, les configurations de son en direct, les studios de diffusion et les systèmes AV installés, où une conversion fiable Dante à analogue et analogique-dante est requise dans un facteur de forme compact sans rack. Sa conception murale permet une intégration propre et efficace dans divers environnements tout en conservant des performances audio de haute qualité.

Opération de produit

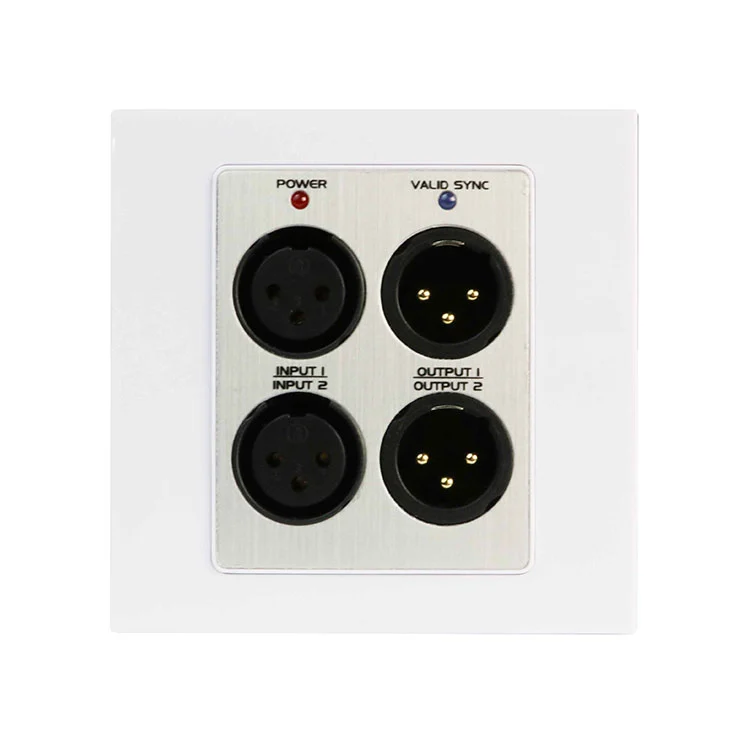

Dante Interface With Mic Line 2 Inputs X 2 Outputs

1. Deux entrées XLR, acceptez le micro ou le signal audio de la ligne.

2. Deux sorties XLR, sélectionnables pour le micro ou le signal audio de ligne.

3. Indicateur LED d'alimentation.

4. Sync LED indique l'état du réseau Dante.

5. Sélecteur d'entrée

Doubler:Accepte la source de ligne équilibrée ou déséquilibrée.

Micro:Accepte le signal du microphone dynamique ou condenseur.

48V:Fournit une puissance fantôme 48 V lors de la connexion du microphone OnDenser.

6. Sélecteur de sortie:t les sorties à la ligne ou au micro avec une plage de gain différente.

7. Contrôles de gain d'entrée:Ajustez le niveau de gain du signal d'entrée sur le canal d'entrée ACH.

8. Clif de signal LED sur chaque canal d'entrée

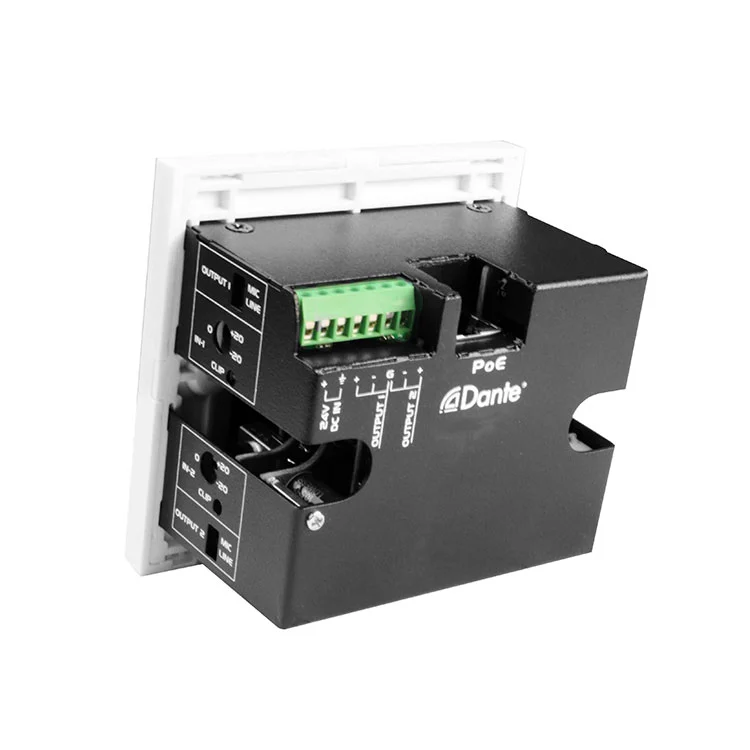

9. Terminal Euro Terminal:

Convertit deux canaux Dante en sorties de ligne analogique. Ces deux sorties sont parallèles aux sorties n panneau avant.

10.RJ45 Port:Utilisation de Cat5 capable de se connecter au réseau Dante.

Note:Lorsque vous utilisez un commutateur de réseau compatible POE, DWP22X pourrait être alimenté et le fonctionnement de PoE.

11. Power:Connectez DC 24V au borne 2p ou à une prise d'entrée CC. Remarque: Si DC 24V et PoE sont tous deux présents à DWP22X, l'unité fonctionnera à partir de DC 24V. Et lorsque DC 24V a été supprimé, l'alimentation passera automatiquement à PoE Power.
